[NetworkX] 레이아웃으로 그래프 예쁘게 그리기 (nx layout)

NetworkX에서 그래프를 그려서 시각화 하는 가장 쉬운방법은 nx.draw_networkx()입니다.

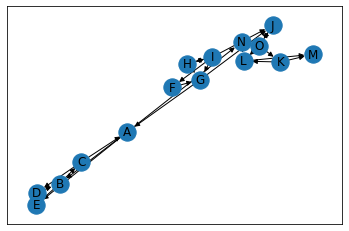

nx.draw_networkx(G)

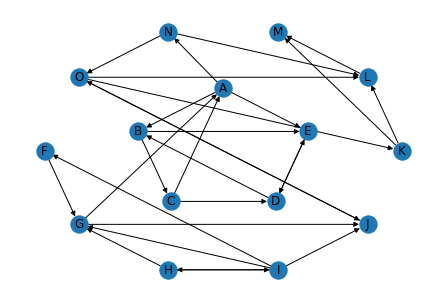

하지만 결과는 처참합니다. 이게 어떻게 생겨먹은 그래프인가 싶습니다.

nx.draw_networkx(G)



이럴 때 layout을 이용하면 편리합니다.



kamada kawai layout

NetworkX가 기본적으로 제공하는 레이아웃 중 가장 마음 편하게 쓸 수 있는 레이아웃 중 하나입니다.

pos = nx.kamada_kawai_layout(G)
nx.draw(G, pos, with_labels=True)

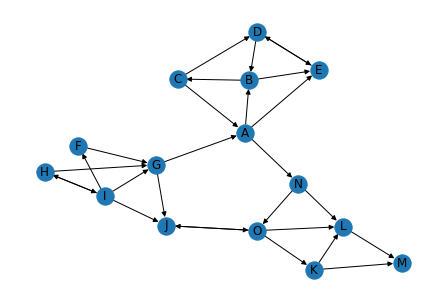

nx.kamada_kawai_layout(G)

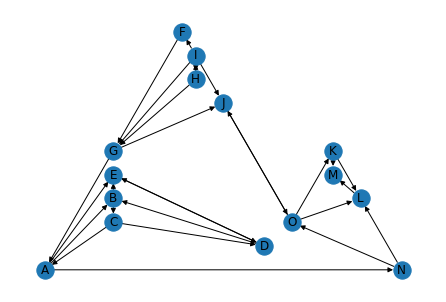

훨씬 깔끔해지고, 한눈에 들어옵니다.





그 외 다양한 레이아웃

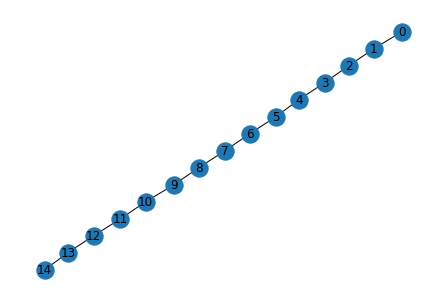

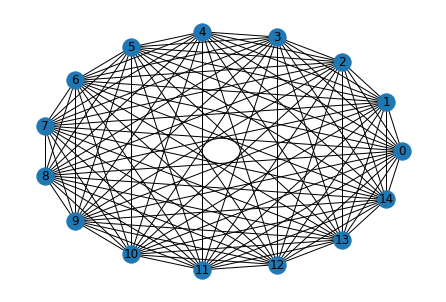

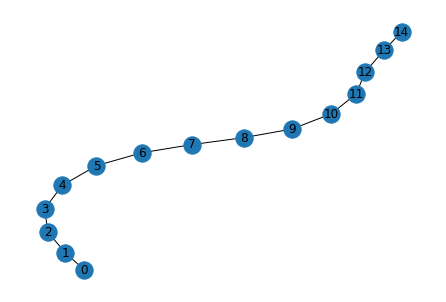

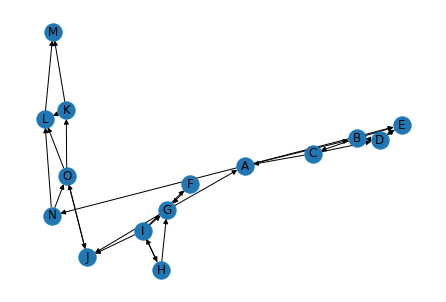

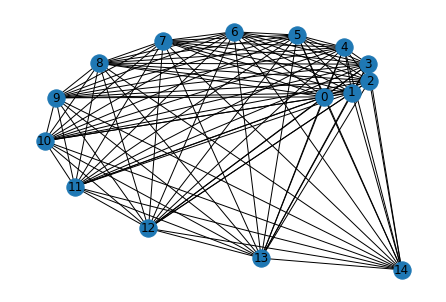

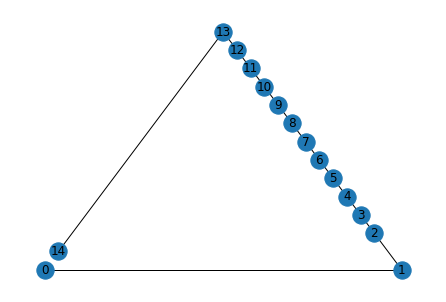

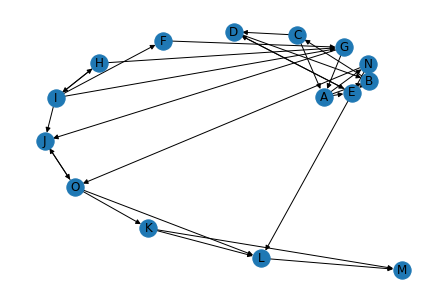

pos	G=nx.path_graph(15)	G=nx.complete_graph(15)	G=위의 그래프

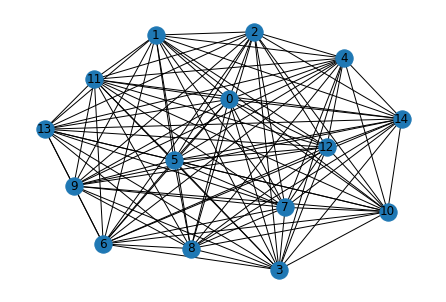

kamada_kawai_layout

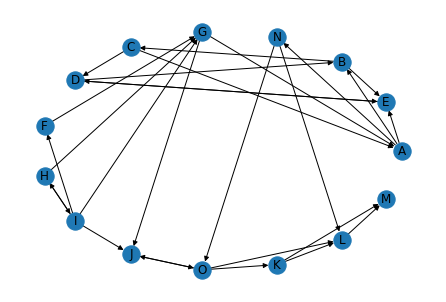

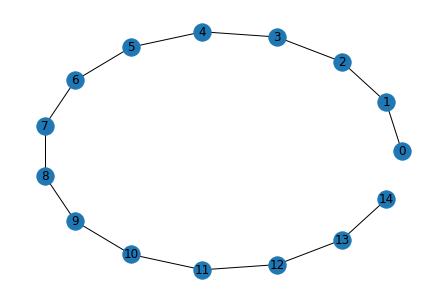

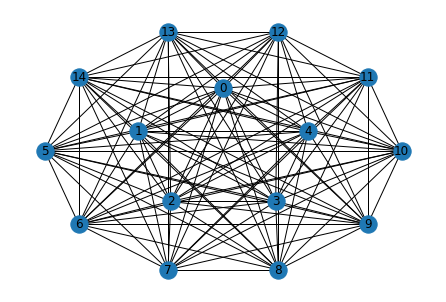

circular_layout
planar_layout		NetworkXException: G is not planar.
spring_layout

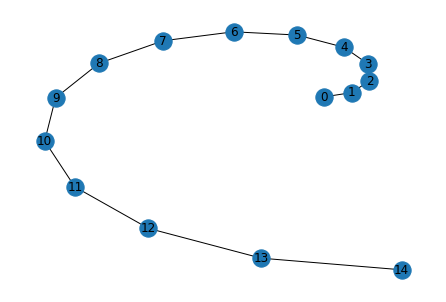

spiral_layout
shell_layout



레이아웃을 적용시키는 방법은 모두 동일합니다.

pos = nx.{레이아웃 이름}(G)
nx.draw(G, pos, with_labels=True)



단, shell_layout만 빼고요.



shell_layout

shell_layout은 이름처럼 껍질이 따로 있습니다.

안쪽에 들어갈 노드와 밖에 껍질로 그릴 노드를 따로 지정해줘야 합니다.

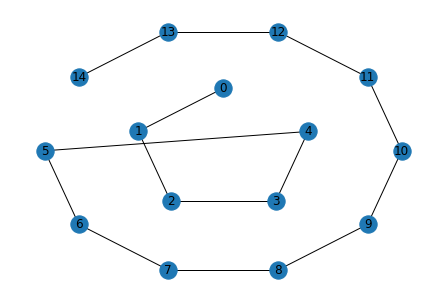

shells = [[0,1,2,3,4],[5,6,7,8,9,10,11,12,13,14]]
pos = nx.shell_layout(G, shells)
nx.draw(G, pos, with_labels=True)
